Универсальные высокоскоростные фрезерные обрабатывающие центры для 5-ти осевой обработки крупногабаритных деталей, массой до 50 тонн.

Поворотная голова.
Размер рабочей зоны:
10 000 x 1300 x 2500 мм
Мощность: 280 кВт
Вес: 155 тонн

Поворотный рабочий стол диаметром 5000 мм повышает грузоподъемность, а качество заготовки не влияет на характеристики обработки.

В инструментальном магазине может быть до 60 позиций.

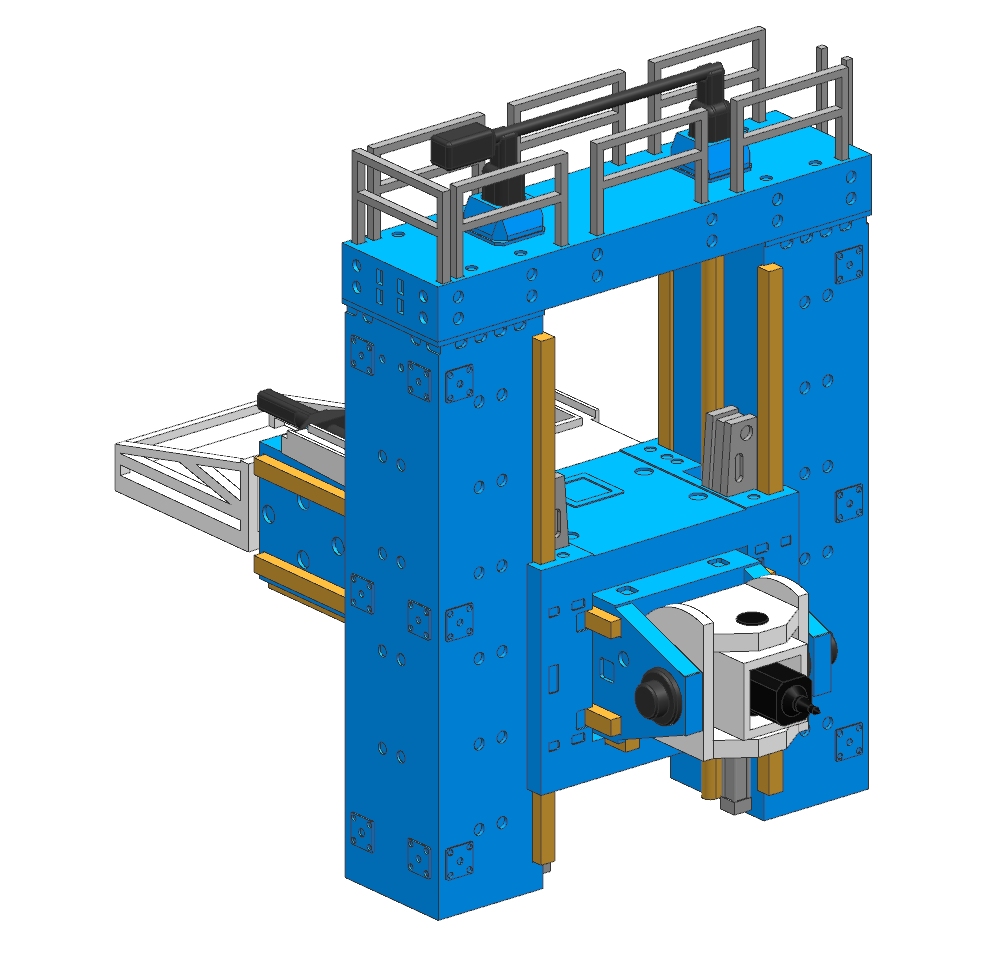

Колонна имеет высокую структурную жесткость благодаря бионической конструкции "сотового типа".

Оси Y и Z оснащены технологией синхронного двойного привода с двойным шарико-винтовым механизмом.

Можно установить автоматическую систему измерения инструмента и заготовки.

Подробности

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

конструктивные особенности

4 линейных направляющих по оси Y

По оси Y используется 4 линейных направляющих роликового типа для тяжелых условий эксплуатации, обеспечения высокой жесткости, поддержания стабильной скорости подач.
4 линейных направляющих по оси Y

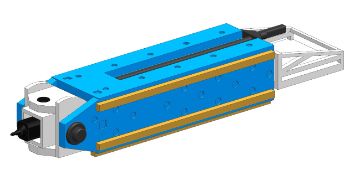

Конструкция ползуна "коробка в коробке"

Ползун размещается в центре коробки подвижной каретки, которая в свою очередь размещается в центре балки. Это может свести к минимуму смещение центра шпинделя из-за изменений температуры окружающей среды.

ось z

Ось Z имеет квадратное сечение, по периметру которого, симметрично располагаются 4 мощных линейных направляющих, обеспечивающих
жесткость и стабильность.
В середине колонны с каждой стороны находится гидравлический цилиндр уравновешивания масс, который улучшает время отклика и ускорение.
Ось Z приводится в движение двумя высокоскоростными шарико-винтовыми парами, левый и правый приводные двигатели используют технологию синхронизации двух осей для реализации управления по замкнутому контуру, высокой точности позиционирования и повторяемости.

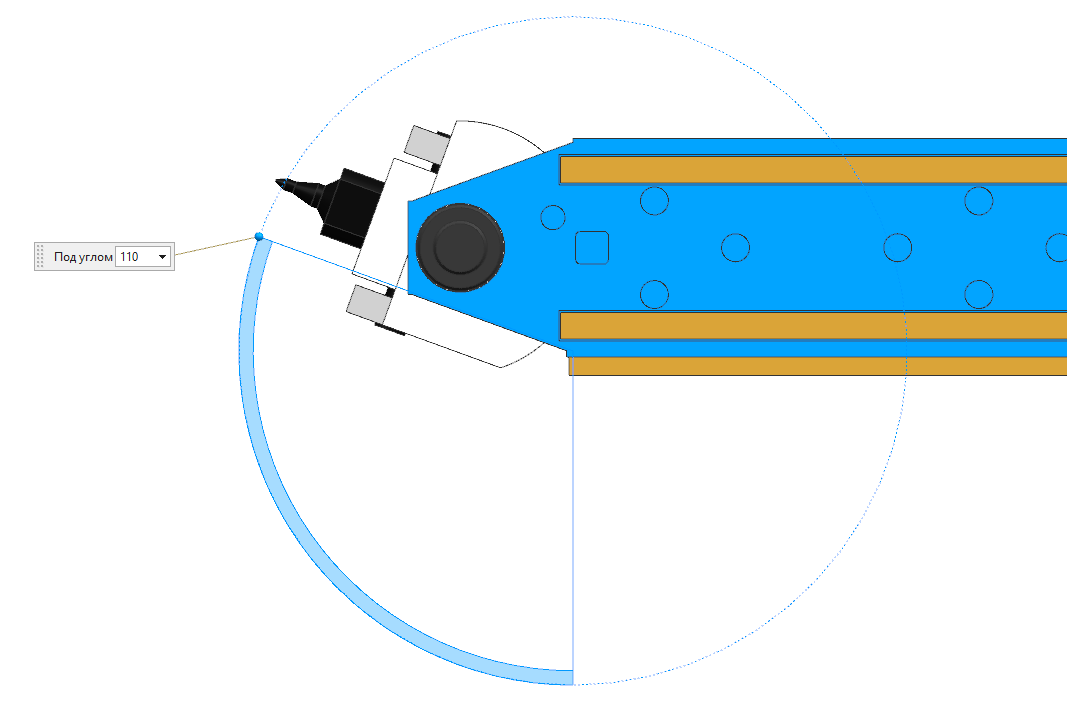

2х осевая фрезерная голова

Поворот +/-110 градусов, крутящий момент 30000 Нм

Моторшпиндель

Макс.скорость вращения - 4000об/мин
Крутящий момент - 840 Нм
Мощность - 88 кВт

Стандартная

5-ти осевая наклонно-поворотная фрезерная головка вилочного типа HSK-A63
Линейные роликовые направляющие X / Y / Z
Оптические линейки
Магазин инструментов HSK-A63 на 16 позиций
Система смазки
Пневматическая система
Электрическая система
Насос СОЖ
5-ти осевая система ЧПУ HNC-848D
Система гидравлического уравновешивания шпинделя
Прецизионное водяное охлаждение
Электрический шкаф с кондиционером
Телескопические кожуха по осям X и Y
Двойной конвейер для стружки спиральный и один для выгрузки цепной
Полная кабинетная защита без крыши

Дополнительная

Комплект масел для первичного запуска станка
Постпроцессор
Магазин инструмента на 30, 60 позиций
Уловитель паров СОЖ
Подача СОЖ под высоким давлением через шпиндель
Полное защитное ограждение с крышей
Камеры наблюдения за рабочей зоной
Стабилизатор напряжения
Доставка станка до адреса
Шеф-монтажные работы и инструктаж персонала

Назначение

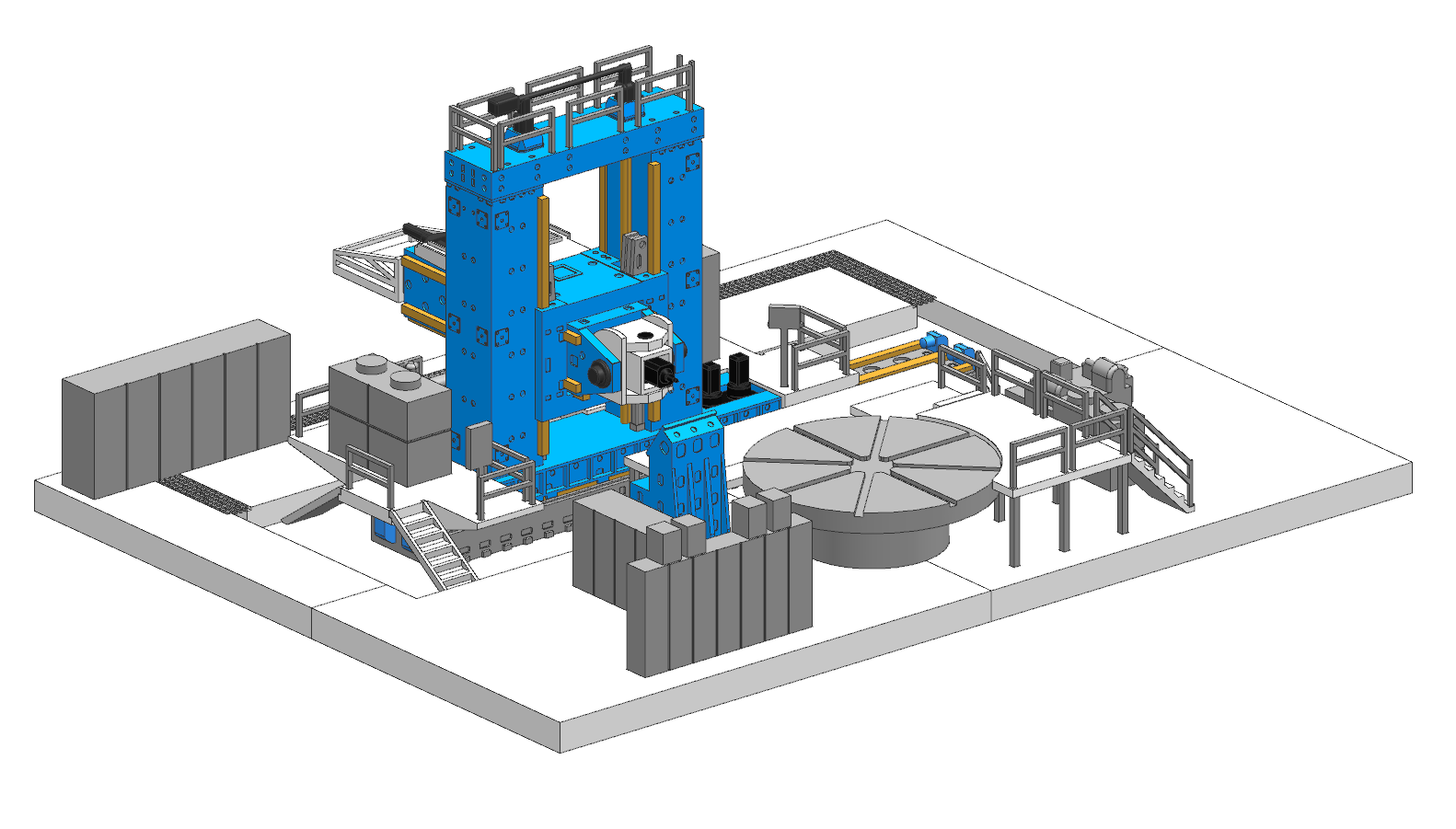

Горизонтально-фрезерный портальный 5-ти осевой обрабатывающий центр с числовым программным управлением, предназначенный для обработки крупногабаритных изделий из черных и цветных металлов. Он может выполнять черновую и чистовую обработку, а также фрезерование, сверление, развертывание и нарезание резьбы.

Уникальной особенностью данного станка является его конструкция, включающая перемещающийся портал, поворотный стол и поворотно-наклонную голову с высокоскоростным шпинделем.

Область применения

Станки являются неотъемлемой частью промышленности и широко применяются в различных областях. Их функциональность и возможности позволяют эффективно выполнять разнообразные задачи и обрабатывать материалы различной сложности.

Одной из основных областей применения станков является металлообработка. В машиностроении, станкостроении и авиационной промышленности станки используются для фрезерования, сверления, нарезания резьбы и других операций по обработке металлических деталей. Они позволяют создавать точные и качественные изделия, необходимые для производства механизмов, машин и авиационных компонентов.

Судостроение

станкостроение

Мостостроение

Железнодорожная отрасль

машиностроительная промышленность

авиационная промышленность

РАКЕТНО-КОСМИЧЕСКАЯ ОТРАСЛЬ

Нефтегазовая промышленность

СТОЛ

Тип обработки

Поворотно-наклонная голова

Привод

Мотор-шпиндель

диаметр стола, мм

5000

Макс. нагрузка на стол, кг

50 000

Тип зажимов на столе

Механический / Пневматический

Шпиндель

Частота вращения шпинделя, об/мин

4000

Крутящий момент шпинделя, Нм

840

Мощность шпинделя (S1 / S6 - 40%), кВт

Жесткое нарезание резьбы

Да

ПОДАЧИ

Быстрые перемещения по осям X / Y / Z, м/мин

15 / 15 /15

Быстрые перемещения по осям A / В, об/мин

100 / 100

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

ATC тип

Зонтик / Цепной

Емкость магазина, шт

16 / 30 / 60

Макс. диаметр инструмента, мм

103 / 130

Макс. длина инструмента, мм

250

Время смены инструмента, сек

Вес инструмента (макс.), кг

Общие характеристики

Система ЧПУ

HNC

Тип 5-ти осевой обработки

Поворотная голова

Перемещение по осям A / В, °

+ / - 110 / 240

Перемещение по осям X / Y / Z, мм

10 000 / 2700 / 1300

VDI DGQ 3441 /
ISO 230-2

Точность позиционирования по осям X / Y / Z, мм

0,016 / 0,012 / 0,010

Повторяемость по осям A / В, сек

3 / 3

Повторяемость по осям X / Y / Z, мм

0,012 / 0,010 / 0,008

Точность позиционирования по осям
A / В, сек

5 / 5

Габаритные размеры

Длина, мм

18 000

Ширина, мм

15 000

Высота, мм

8000

Вес, кг

155 000
